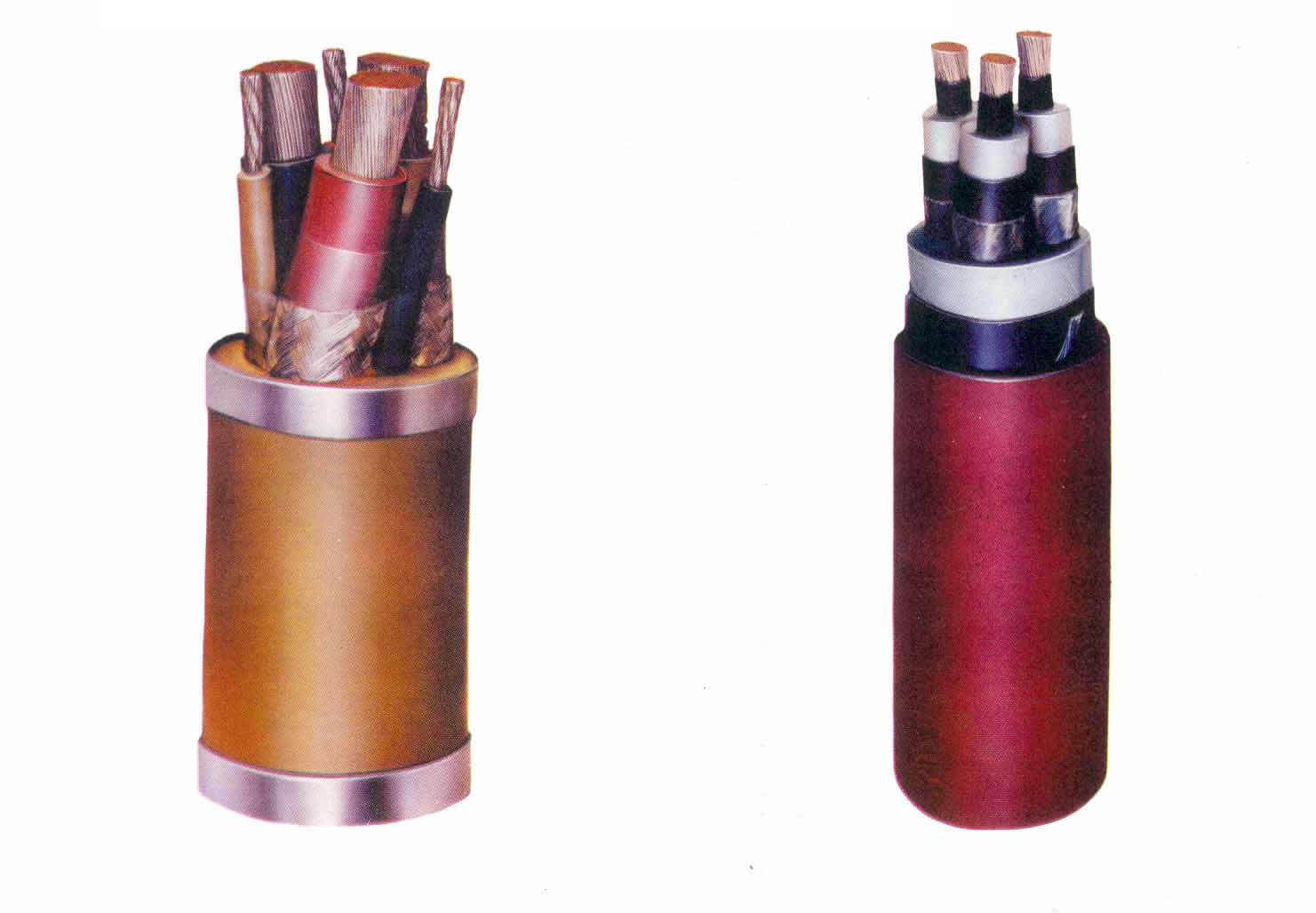

礦用橡套電纜結構由導電線芯，絕緣層，屏蔽層，墊芯，成纜結構，護層組成。

導電線芯。柔軟性要求以電鉆電纜，采掘機電纜為zui高；導線結構采取如下措施：

采用較軟的細直徑銅單線、以小節距束合、復絞。整根電纜的彎曲扭轉性還受到絕緣、護套結構的影響，因此不能認為單絲越細，節距越小越好。

采用同向束絞和復絞可提高柔軟性。

為了便于導線在絕緣層中的相對滑動和便于安裝維修。電鉆電纜和小截面的采掘機電纜導線單絲應鍍錫，大截面采掘機電纜在導線外還用包紙帶隔離絕緣。

絕緣層 要求有足夠的電絕緣性能

采用含膠量不低于百分之35的橡皮

絕緣厚度比通用橡套電纜要厚

采用電性好的橡皮，并采用好的擠橡工藝（如擠橡硫化連續生產線）

屏蔽層

　　采用半導電橡皮做屏蔽層，應使其過渡電阻達到標準要求，以保證繼電保護系統在事故狀態下可靠動作。

墊芯

墊芯要充分起到在電纜收到?jīng)_砸、擠壓時的緩沖作用，又不能過大使外徑過大。要求設計合理填滿絕緣芯線間的空隙。

　機械性能應不低于絕緣橡皮的要求。

　不能與絕緣線芯產生粘連。

成纜結構

要采用較小的節距倍數，改善電纜的柔軟性。

為保證地線芯的機械強度，地線芯截面比通用電纜要大些，小截面產品，采用與主線管相同截面。

控制線芯先單獨絞合成組，再與主線芯一起成纜。

護層

要求有足夠的機械強度，耐磨性好。井下電纜要求阻燃。因此采用氯丁膠，且含膠量不小于百分之五十。

6KV移動橡套電纜要求護套有足夠的電絕緣性，改善護套的耐電暈開裂性能。

電纜要結構密實、緊湊，各元件有相對滑動性。
