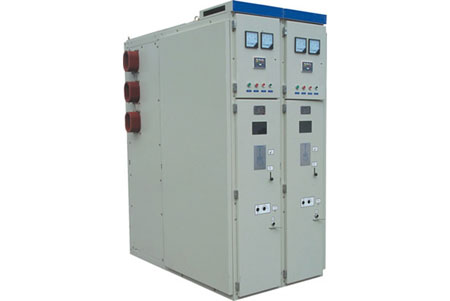

F-C回路柜產品概述

THZ2A(KYN28-12)-7.2Z(F.C) 鎧裝抽出式戶內金屬封閉開關設備〈以下簡稱F-C回路柜〉，適用于3.6~7.2KV三相交流50HZ電力系統，廣泛應用于發電廠及工礦企業控制交流高壓電動機、變壓器、感應電爐等負載回路，并具有過載、短路保護的功能。特別適用于頻繁操作的場所。本產品符合GB/T14808、GB/T11022和GB3906等標準，具有防止帶負荷推拉真空接觸器手車、防止誤分誤合真空接觸器、防止接地開關處在閉合位置時關合真空接觸器、防止誤入帶電間隔、防止在帶電時誤合接地開關的聯鎖功能，可配用無錫藍虹LHJCZR2-7.2(D/J)Y或廈門興夏控VCF7.2(J/D)/D等，實為一種性能******的配電裝置。

F-C回路柜參數說明

項              目		單  位	數     據
額定電壓		kV	3.6~7.2
額定電流		A	25~315
短路開斷電流		KA	50
4s熱穩定電流（有效值）		kA	4
額定動穩定電流（峰值）*		kA	10
額定頻率		Hz	50
額定J緣水平	1min工頻耐受電壓	kV	32
	雷電沖擊耐受電壓		60
輔助回路和控制回路1min短時工頻耐受電壓		kV	2
防護等J		外殼為IP4X，隔離室、接觸器室門打開時為IP2X
